Franke FTC 线性模块是轻便、紧凑且可随时安装的定位单元。外部导向系统由内部主轴或齿形带驱动器移动。Franke FTC 线性模块用途广泛。导向盒可根据客户的具体要求进行设计。
线性系统外置直线导轨
驱动系统主轴或齿形带驱动
技术数据
行程
一件从 100 毫米到 3400 毫米
材料
外壳、导轨主体：阳极氧化铝滚道
：弹簧钢
滚子：钢
工作温度−10 °C 至 +80 °C
速度5米/秒
加速度20 米/秒2
安装位置任何
润滑剂终身润滑，免维护
Franke FTC15
Franke FTC20
Franke FTC25
| 概览 | FTC15 | FTC20 | FTC25 | ||||
|---|---|---|---|---|---|---|---|
| 齿形带 | 主轴 | 齿形带 | 主轴 | 齿形带 | 主轴 | ||
| 额定负载：静态/动态。钴/碳 | 否 | 3400 / 4200 | 5400 / 5400 | 15100 / 13500 | |||
| 限度。矩 (Mcx/Mcy, Mcz) | 牛米 | 81 / 190 | 133 / 338 | 483 / 922 | |||
| 限度。横移速度 | 多发性硬化症 | 2个 | 0,25 | 3个 | 0,25 / 0,5 | 5个 | 0,25 / 0,5 / 1,25 / 2,5 |
| 电机每转行程 | 毫米 | 60 | 5个 | 60 | 5 / 10 | 100 | 5 / 10 / 25 |
| 基本重量/每米行程/移动 | 公斤 | 1,9 / 3,3 / 0,75 | 1,8 / 4 / 0,75 | 3,6 / 7 / 1,18 | 3,7 / 7 / 1,18 | 8,9 / 10 / 2,5 | 8,8 / 13,2 / 2,5 |
| 限度。每个驱动器的速度 | 分-1 | 2000 | 3000 | 3000 | |||
| 限度。有效推力FX<1m/s | 否 | 55 | 250 | 150 | 600 | 425 | 1500 |
| 以 1-2 毫秒的速度 | 否 | 55 | 250 | 120 | 600 | 375 | 1500 |
| 速度 > 2 m/s | 否 | 100 | 300 | ||||
| 基本扭矩（空载） | 牛米 | 0,4 | 0,2 | 0,2 | 0,2 / 0,3 | 0,6 | 0,3 / 0,4 / 0,5 |
| 限度。允许的驱动力矩 < 1m/s | 牛米 | 0,9 | 2,3 | 1,5/ 2,8 | 10 | 4,2 / 7,5 / 20 | |
| 以 1-2 毫秒的速度 | 牛米 | 0,9 | 0,6 | 2个 | 9,5 | ||
| 速度 > 2 m/s | 牛米 | 1,8 | 7,5 | ||||
| 限度。加速度 | 米/秒2 | 10 | 10 | 10 | 10 | 10 | 10 |
| 重复精度 | 毫米/米 | ± 0,05 | ± 0,05 | ± 0,05 | |||
| 定位精度 | 毫米/米 | ± 0,15 | ± 0,15 | ± 0,15 | |||
| 运行精度 | 毫米 | ± 0,03 / 300 | ± 0,03 / 300 |
||||
Franke FDB 直线导轨适用于几乎所有行业的直线运动任务。它们在对负载和噪音要求较低的成本敏感型应用中特别有说服力。导轨元件可以制造为 200 毫米至 4000 毫米的长度，并且根据要求，也可以无限连接。
特征
滚筒 滚珠轴承
跑道 弹簧钢，标准
技术数据
行程
从 200 mm 到 4000 mm 一件，可根据要求连接
材料
盒板、滚轮靴、导轨主体：铝，阳极氧化
滚道：弹簧钢
滚子：轴承钢
工作温度−20 °C 至 +80 °C
速度10米/秒
加速度40 米/秒2
安装位置任何
润滑剂终身润滑，免维护
Franke FDB-12R
Franke FDB-15R
Franke FDB-20R
Franke FDB-25R
Franke FDB-35R
Franke FDB-45R

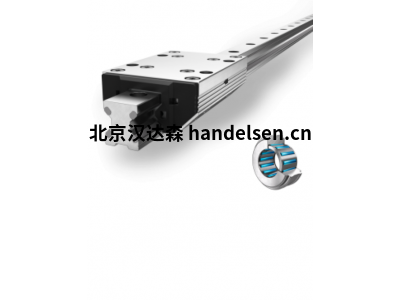

Franke FDC 直线导轨配备非常安静、运行平稳的优质滚针轴承，几乎完全由轻质铝制成。由耐腐蚀钢制成的镶嵌滚道使其对环境影响以及湿气或清洁剂不敏感。导轨元件可以制造为 200 毫米至 4000 毫米的长度，并且根据要求，也可以无限连接。
特征
滚筒 滚针轴承
跑道 NIRO钢
技术数据
行程
从 200 mm 到 4000 mm 一件，可根据要求连接
材料
盒板、滚轮靴、
导轨主体：铝、阳极氧化
滚道：耐腐蚀钢
滚子：耐腐蚀轴承钢
工作温度−20 °C 至 +80 °C
速度10米/秒
加速度40 米/秒2
安装位置任何
润滑剂终身润滑，免维护
Franke FDC-12R
Franke FDC-15R
Franke FDC-20R
Franke FDC-25R
Franke FDC-35R
Franke FDC-45R
德国弗兰卡线性模块Franke FTC20导轨
